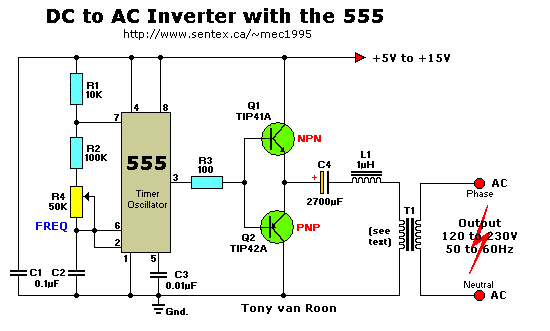

DC/AC Inverter (NE555)

Popis dijelova:
R1 = 10K
R2 = 100K
R3 = 100 oma
R4 = 50K potenciometar, Linearni
C1, C2 = 0.1uF
C3 = 0.01uF
C4 = 2700uF
Q1 = TIP41A, NPN, ili ekvivalent tranzistora
Q2 = TIP42A, PNP, ili ekvivalent tranzistora
L1 = 1uH
T1 = transformator po vašem izboru

Zamjena za Q1 – TIP41B, TIP41C, NTE196, ECG196, itd.
Zamjena za Q2 – TIP42B, TIP42C, NTE197, ECG197. itd.

Izvor: tonys website
